Основные свойства материала и инструкция по установке полипропиленового бассейна

Полипропилен является экологически чистым и твердым пластиком высокой прочности толщиной 6-15 мм. Он твёрдый (стоек к истиранию), термостойкий (начинает размягчаться при 140°C, температура плавления 175°C), почти не подвергается коррозионному растрескиванию.

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ПОЛИПРОПИЛЕНА

  • Плотность 0,90-0,91 г/см3
  • Разрушающее напряжение при растяжении 250-400 кгс/см2
  • Относительное удлинение при разрыве 200-800 %
  • Модуль упругости при изгибе 6700-11900 кгс/см2
  • Предел текучести при растяжении 250-350 кгс/см2
  • Относительное удлинение при пределе текучести 10-20%
  • Ударная вязкость с надрезом 33-80 кгс•см/см2
  • Твердость по Бринеллю 6,0-6,5 кгс/мм2.

Полипропилен является химически стойким материалом. Заметное воздействие на него оказывают только сильные окислители. Это водостойкий материал. Даже после длительного контакта с водой водопоглощение составляет менее 0,5 %. Полипропилен, благодаря ничтожному водопоглощению, является прекрасным диэлектриком.

Упругость и пластические качества характеризуют этот материал в зависимости от условий температуры. В сравнении с металлом полипропилен выгодно отличает то, что при одной и той же массе прочность полипропиленовых конструкций выше благодаря механическим качества материала.


Преимущества полипропилена как материала для изготовления чаш бассейнов

Таким образом, использование в строительстве бассейнов полипропилена позволяет значительно снизить стоимость строительных работ, обеспечив при этом 100-процентную герметичность и долговечную отделку чаши любой формы. Сваренная из его листов чаша не требует выполнения гидроизоляционных работ. Герметизация закладных производится непосредственно в полипропиленовом листе с помощью специальных прокладок и болтовых соединений. Теплоизоляционные материалы также не применяются, поскольку небольшая теплопроводность способствует поддержанию постоянной температуры воды и экономии энергии водонагревателей. Прочность и устойчивость к сезонным колебаниям температур гарантируют долговременную эксплуатацию. Прочие свойства обуславливают легкость мытья и ухода и устойчивость к красящим веществам.

Работы по оштукатуриванию и дополнительной отделке отсутствуют. Технология резки и сварки полипропилена позволяет при этом выполнять бассейны самых разнообразных форм и размеров.

В котловане чаша устанавливается на бетонную плиту, при заливке пространства вокруг опалубкой служат сами стенки. Круглые бассейны можно устанавливать непосредственно на поверхности почвы, остальные необходимо заглублять в грунт и бетонировать стенки с внешней стороны.

После этого производится послойная бетонировка стен бассейна с добавлением воды в полипропиленовый бассейн. Затем в бассейн заливается чистая вода, собирается оборудование и делаются пуско-наладочные работы.

Если в бассейне уже установлены подсветка или другое оборудование, необходимо в опалубке сделать монтажные проемы, соответствующие внешним размерам оборудования. Пластиковый бак для фильтровальной установки рекомендуется забетонировать до уровня поверхности на толщину 10-15 см.

Материал при смачивании водой скользким в принципе не становится, но для изготовления лестниц, зон входа в водоем используется специальный противоскользящий рифленый пропилен.

Чаша из полипропилена предназначена для установки в составе комплекса плавательного бассейна. Чаша из полипропилена является деталью и сама по себе не может являться бассейном.


Рекомендации по бетонированию и правила эксплуатации чаши бассейна из полипропилена

Выбор места и конструкции чаши бассейна

Для правильного выбора конструкции  чаши бассейна и дренажной системы необходимо определить состав грунта и уровень грунтовых вод.

Если грунт на участке – песок или легкий суглинок при низком уровне грунтовых вод, то достаточно песчаной подушки (примерно 70мм), тщательно утрамбованной и уплотнённой водой. Размер котлована рассчитывается  от внутренней поверхности борта бассейна  с увеличением на 60см. с каждой стороны.

После изготовления котлована и песочной подготовки, из бетона марки М300 изготавливается ж/бетонная плита,  двойного армирования толщиной 200мм (арматура  D 8мм, ячейки 250х250мм). Длина и ширина ж/бетонной плиты на 40 см. больше предполагаемой чистой длины и ширины бассейна. Защитный слой бетона не должен превышать 30-50 мм.  Арматурный каркас связывают вязальной проволокой.

Желательно бассейн утеплять, чтобы в дальнейшем меньше тратилось тепловой энергии для его подогрева. Для этого на плиту укладывается листы утеплителя (пеноплекс с толщиной 30мм) и между собой соединяются скотчем (Рис. 1).

Подготовка основания для установки чаши бассейна из полипропилена
Рис. 1 Подготовка основания для установки чаши бассейна из полипропилена

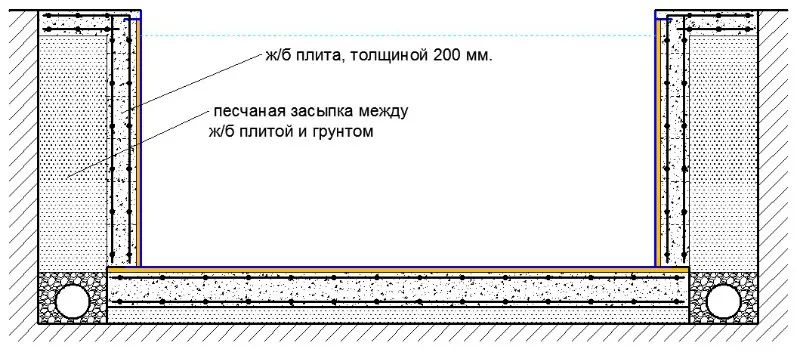

В случае высокого уровня грунтовых вох необходимо изготовить дренажную систему с дренажным колодцем, в котором находится погружной насос с поплавком для отвода грунтовых вод от чаши бассейна в канализацию, “ливневку” и т.д. (Рис.2 ).

Дренажная система вокруг чаши бассейна
Рис. 2 Дренажная система вокруг чаши бассейна

После изготовления ж/бетонной плиты изготавливают выравнивающую стяжку по маякам, чтобы поверхность плиты перед установкой на неё полипропиленовой ванны была ровной и без наклонов по горизонту.

После этого на плите сваривается полипропиленовая ванна из листов полипропилена 4х1,5м. с толщиной 5мм., либо 6мм., либо 8мм. с ребрами жесткости и полкой шириной 100мм. Цвет полипропилена, для изготовления бассейна, как правила выбирается синий либо голубой.

Когда полипропиленовая ванна готова, в неё врезаются закладные детали и от них выводятся трубы в сторону технического помещения. В случае если бассейн утепляется, то после изготовления ванны из полипропилена, нужно утеплить и стены листами утеплителя («пеноплэкс»  толщиной 30мм.) с установкой их с внешней стороны к стенам из полипропилена между ребрами жесткости  (Рис. 3).

Утепление бортов чаши бассейна
Рис. 3 Утепление бортов чаши бассейна

После этого производится армирование стен бассейна, устройство наружной опалубки и распирание бассейна внутри чаши. Первая сетка арматурного каркаса стен должна проходить через ребра жесткости бассейна, для этого в ребрах жесткости высверливаются отверстия диаметром примерно 18мм. и просовываются в них прутки арматуры диаметром 8мм. По высоте через 250мм. Вторая сетка арматурного каркаса с ячейками 250х250мм. из арматуры диаметром 12мм. изготавливается  на расстоянии 140мм. от первой.

Наружная опалубка изготавливается из досок толщиной 40мм. с учетом, что бы толщина заливки бетоном составила 200 мм. Какой бы не была толщина полипропилена, он имеет свойство изгибаться, по этому перед бетонировкой необходимо его распереть внутри досками согласно размерам, по длине через каждые 600 мм., по высоте через каждые 500 мм. При этом перед изготовлением распорок из досок внутри чаши рекомендуется борта бассейна внутри выложить фанерой, толщиной 18 мм., и уже непосредственно в фанеру делать распорки (Рис. 4).

Распорки внутри чаши бассейна и наружная опалубка
Рис. 4 Распорки внутри чаши бассейна и наружная опалубка

После того как все вышесказанное сделано, начинаем бетонировать стены бассейна. Для этого в чашу бассейна заливается 250 мм. воды, после этого в опалубку по периметру равномерно заливается  бетон высотой 250 мм. с осторожным уплотнением прутком арматуры. На следующий день заливается в чашу еще 250 мм. воды, и в опалубку 250 мм. бетона, и так далее, пока  до верха борта полипропиленовой ванны не останется 30мм.

Пазухи между ж/б плитой бассейна и котлованом рекомендуется засыпать песком с трамбовкой. По периметру чаши бассейна отливается ж/б плита и изготавливается чистовая облицовка доской, камнем, плиткой и др.

Обязательным условием сохранения формы и прямолинейности бортов чаши из полипропилена является постоянное присутствие воды в чаше. Связано это с тем, что полипропилен как материал имеет высокий коэффициент линейного расширения. Максимальное время, которое чаша бассейна может находится без воды составляет: для уличного бассейна – 1 день, для бассейна в помещении – 2 дня.

Рекомендуется доверить работы по возведению опалубки и бетонировке бассейна должны осуществляться квалифицированным персоналом.

После этого из ванны сливается вода, разбирается опалубка и распорки, ванна отмывается снимается защитная пленка с полипропилена, собирается оборудование в техническом помещении, заливается в бассейн чистая вода до середины окошечка скиммера и запускается оборудование.

Эксплуатация и консервация.

Перед заполнением бассейна водой рекомендуется очистить борт и дно бассейна от загрязнений, а затем обработать раствором «Дезальгина» (200 мл на 10 литров воды), для предотвращения образования слизи на дне и бортах бассейна.

Заполните бассейн водой до середины окошка скиммера (в скиммерных бассейна) или заподлицо с полом (в переливных бассейнах).

После заполнения бассейна водой первую обработку воды производят т.н. «шоковой» дозой хим. Реагентов.

При эксплуатации бассейна возникает потребность в сливе воды из бассейна, при этом необходимо помнить о том, что бассейн без воды оставлять на срок более 2 дней ЗАПРЕЩЕНО. В солнечную погоду воду из бассейна лучше не сливать, т.к. под длительным воздействием прямых солнечных лучей  полипропилен расширяется и ванна теряет форму (вздувается).

Консервация бассейна на зимний период производится следующим образом:

  1. вода из бассейна сливается ниже закладных элементов (форсунки возврата воды, прожектора и т.д.).
  2. в воду бассейна (до ее замерзания) устанавливаются компенсаторы объемного расширения воды. В качестве компенсаторов используются  предметы, способные сжиматься при увеличении внешнего давления и принимать на себя нагрузку от образующегося в бассейне льда (пустые пластиковые бутыли или пенопласт).
  3. из тех. помещения, если оно не отапливаемое извлекается оборудование,  просушивается и хранится в теплом помещении. В оставшийся объем воды добавляется препарат «Пурипул Супер», препятствующий развитию водорослей. Он обеспечивает чистоту воды в    случае, если ожидаемые морозы задерживаются.
  4. рекомендуется закрыть бассейн при помощи досок, фанеры, пленки, что предотвратит попадание в него загрязнений и осадков, и скроет чашу от прямых солнечных лучей.

При вводе бассейна в эксплуатацию после зимовки необходимо знать следующее: если бассейн на зимний период времени не был закрыт, то вода в бассейн заливается в конце марта, чтобы предотвратить коробление чаши под воздействием солнечных лучей.

Вода оставшаяся в бассейне с прошлого сезона сливается или доливается новая, и очищается при помощи хим. препаратов. Извлекаются компенсаторы.

Собирается и запускается оборудование.

Готовые полипропиленовые бассейны


СТРОГО ЗАПРЕЩАЕТСЯ!

  • ОСТАВЛЯТЬ ЧАШУ БАССЕЙНА ИЗ ПОЛИПРОПИЛЕНА ПУСТОЙ БОЛЕЕ ЧЕМ НА 2 ДНЯ
  • ДОПУСКАТЬ ПАДЕНИЕ В ЧАШУ ТЯЖЕЛЫХ, ТВЕРДЫХ И ОСТРЫХ ПРЕДМЕТОВ
  • ПРОИЗВОДИТЬ ПРИНУДИТЕЛЬНОЕ ДРОБЛЕНИЕ ЛЬДА В ЧАШЕ БАССЕЙНА
  • ИСПОЛЬЗОВАТЬ В КАЧЕСТВЕ КОМПЕНСАТОРОВ РАСШИРЕНИЯ ЛЬДА МЕТАЛЛИЧЕСКИЕ ПРЕДМЕТЫ
  • ПРИМЕНЯТЬ НЕ СЕРТИФИЦИРОВАННЫЕ ХИМИЧЕСКИЕ ПРЕПАРАТЫ
  • НАРУШАТЬ ИНСТРУКЦИИ ПО ДОЗИРОВКЕ ХИМ РЕАГЕНТОВ В ВОДУ БАССЕЙНА. ПЕРЕДОЗИРОВА ХИМ РЕАГЕНТОВ МОЖЕТ ПРИВЕСТИ К ИЗМЕНЕНИЮ ЦВЕТА МАТЕРИАЛА
  • ДОПУСКАТЬ ПОПАДАНИЕ В ЧАШУ БАССЕЙНА ПЕСКА, ГРЯЗИ И ОБРАЗИВНЫХ МАТЕРИАЛОВ (ПЕРЕД КУПАНИЕМ РЕКОМЕНДУЕТСЯ ПРИНИМАТЬ ДУШ). ХОДИТЬ В ЧАШЕ БАССЕЙНА В ОБУВИ.
  • ИСПОЛЬЗОВАТЬ ДЛЯ ЧИСТКИ ПОВЕРХНОСТИ БАССЕЙНА СРЕДСТВА, СОДЕРЖАЩИЕ АБРАЗИВНЫЕ ЧАСТИЦЫ
  • НАГРЕВАТЬ ВОДУ В БАССЕЙНЕ ВЫШЕ 30 ГРАДУСОВ (УСКОРЯЕТ ПРОЦЕССЫ СТАРЕНИЯ МАТЕРИАЛА)
  • ДОПУСКАТЬ РЕЗКИЕ ПЕРЕПАДЫ ТЕМПЕРАТУРЫ. ДОПУСТИМЫЙ ТЕМП ИЗМЕНЕНИЯ ТЕМПЕРАТУРЫ – НЕ БОЛЕЕ 5 ГРАДУСОВ В ЧАС. ЗАЛИВКА ГОРЯЧЕЙ ВОДЫ В ЧАШУ БАССЕЙНА НЕ ДОПУСКАЕТСЯ
  • ОСТАВЛЯТЬ ЧАШУ БАССЕЙНА ПУСТОЙ ПОД ПРЯМЫМИ СОЛНЕЧНЫМИ ЛУЧАМИ

Нарушение правил установки, эксплуатации и хранения чаши из полипропилена влекут за собой аннулирование гарантийных обязательств со стороны подрядчика.


Позвонить нам
Заказать обратный звонок
Написать нам письмо
Написать в Whatsapp
Написать в Telegram
