Фильтровальная установка (500 мм., 10 м3/ч, 0,55 кВт) (бок. подсоед.) Kripsol GRANADA GLO506-71

Фильтровальная установка (500мм, 10м3/ч) (бок. подсоед.) Kripsol GRANADA GLO506-71

Наиболее важным элементом системы водоподготовки плавательного бассейна является система водоподготовки. Только правильно подобранная фильтровальная установка обеспечит кристально чистую и прозрачную воду в вашем бассейне.

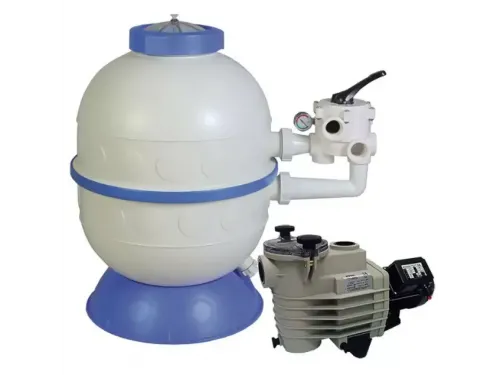

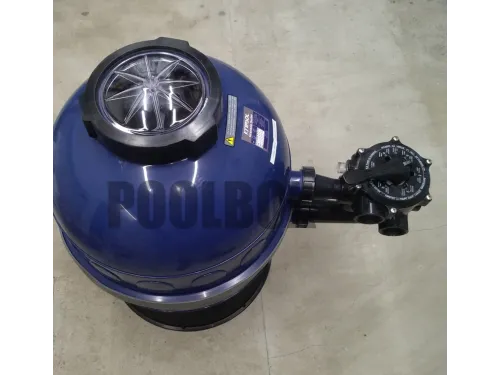

Фильтровальная установка Kripsol GRANADA GLO506-71 представляет собой основной элемент водоподготовки плавательного, при помощи которого производится механическая очистка воды от загрязнений различного характера. Состоит фильтровальная установка Kripsol GRANADA GLO506-71 из трех основных элементов, а именно бочка фильтра, 6-ти позиционный вентиль и циркуляционный насос.

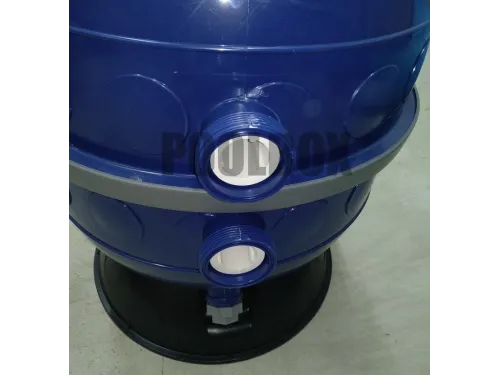

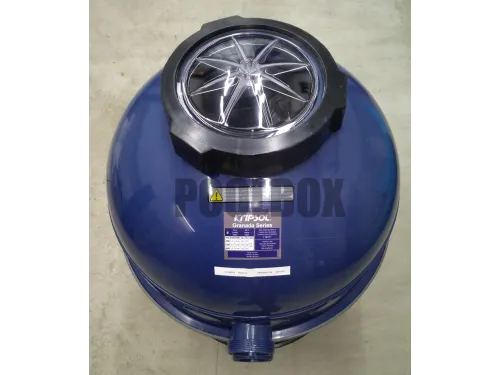

Бочка фильтра представляет собой фильтровальную емкость, в которую засыпается фильтрующий элемент, в основном это кварцевый песок, фракции (песчинки) в котором примерно одинакового размера, что в свою очередь способствует эффективной фильтрации воды в бассейне и препятствует вымыванию песка.

Комплектация фильтровальной установки Kripsol GRANADA GLO506-71:

1. Бочка фильтра (500мм бок.подсоед.) Kripsol GRANADA GL506-504 (без вентиля)

2. Вентиль 6-ти поз. (боковой 1 1/2") для фильтра IBIZA IL, GRANADA GL, TOLEDO TL Kripsol VK6-43.B

3.  Насос 17,2 м3/ч., 220 В, Kripsol Ondina ОK-100

Деталировка фильтра Kripsol GRANADA GLO506:

1. Крышка бочки фильтра GRANADA GL Kripsol RGR010.A
2. Муфта резьбовая фланца бочки фильтра GRANADA Kripsol RGR020.A
3. Прокладка-кольцо фланца бочки фильтра GRANADA Kripsol RGR030.A
4. Пробка сливная (компл. с сепаратором) фильтра GRANADA Kripsol GR040.A
5. Винт-заглушка для спуска воздуха фильтра GRANADA GL Kripsol
6. Комплект соединений 6-ти поз. вентиля (1 1/2") с фильтром GRANADA GL, Toledo ТL Kripsol R060 EC.A
7. Диффузор фильтра (бок. подсоед.) GRANADA R070 DF.A
8. Сепаратор фильтра (400мм) GRANADA GT/GL 406 Kripsol R080 BC.A
9. Коллектор фильтра (400мм верхн. подсоед.) GRANADA GT406 Kripsol R090 CC.A
10. Декоративное кольцо фильтра GRANADA GL Kripsol
11. Платформа круглая для бочки фильтра GRANADA Kripsol
12. Гайка для крепления фильтра GRANADA GL к платформе Kripsol
13. Трубка отвода воздуха для фильтра GRANADA GL Kripsol
14. Фильтр трубки отвода воздуха для фильтра GRANADA GL Kripsol
15. Бочка фильтра (500мм бок.подсоед.) Kripsol GRANADA GL506

Деталировка вентиля Kripsol V6-43.B:

1. Ручка преключения режимов 6-ти поз вентиля Kripsol RVS 001.A
2. Штифт-фиксатор ручки прекл. режимов 6-ти поз вентиля Kripsol RVS 002.А
3. Крышка корпуса 6-ти поз. вентиля (1 ½”) Kripsol RVS 003.А
4. Винт из нерж. стали М6 х 35 (6 шт.) крепления крышки корпуса 6-ти поз. вентиля Kripsol RVS 045.А (в комплект входит позиция 4)
5. Гайка из нерж. стали М6 (6 шт.) крепления крышки корпуса 6-ти поз. вентиля
6. Шайба скольжения клапана переключения режимов 6-ти поз. вентиля Kripsol RVS 006.А
7. Клапан переключения режимов 6-ти поз. вентиля (1 ½”)Kripsol RVS 007.А
8. Прокладка переключения режимов (фигурная) 6-ти поз. вентиля (1 ½”) Kripsol RVS 008.A

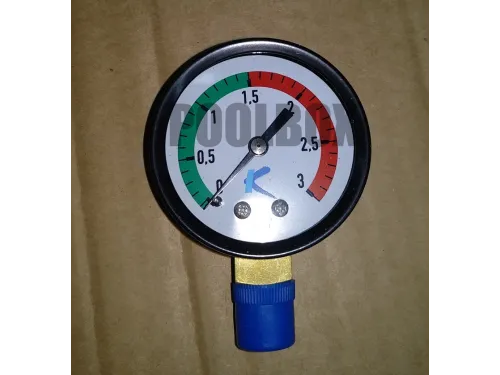

9. Манометр Kripsol МР 13.В
10. Шайба скольжения ручки переключения режимов 6-ти поз. вентиля Kripsol RVS 010.А
11. Корпус 6-ти поз. вентиля (боковой 1 ½”) Kripsol
12. Прокладка-кольцо клапана переключения режимов 6-ти поз. вентиля для герметизации отверстия крышки Kripsol RVS 012.А
13. Прокладка-кольцо крышки корпуса 6-ти поз. вентиля (1 ½”) Kripsol RVS 013.А
14. Винт-заглушка гнезда манометра 6-ти поз вентиля Kripsol RVS 145.A (в комплект входит позиция 15)
15. Прокладка винта-заглушки гнезда манометра 6-ти поз вентиля Kripsol
16. Пружина ручки управления 6-ти поз. вентиля Kripsol RVS 016.A
17. Колпачок контроля степени загрязненности воды 6-ти поз. вентиля Kripsol RVS 178.A (в комплект входит позиция 18)
18. Прокладка колпачка контроля степени загрязненности воды 6-ти поз. вентиля Kripsol
19. Исполнительный механизм 6-ти поз. вентиля (1 ½”) в сборе Kripsol RVS 019.A

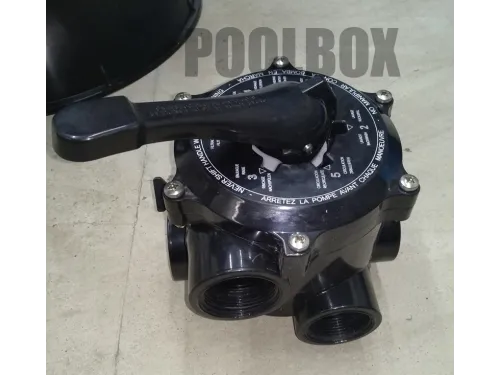

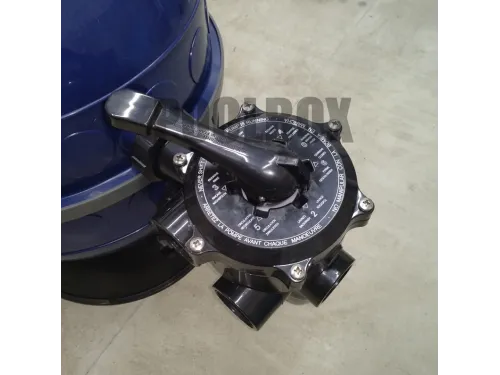

6-ти позиционный вентиль, как часть фильтровальной установки Kripsol GRANADA GLO506-71, обеспечивает выбор необходимого режима работы фильтра бассейна. Вентиль в данной фильтровальной установке расположен сбоку.Режимы работы фильтровальной установки Kripsol GRANADA GLO506-71:

• Положение №1 - Фильтрация (FILTER)
• Положение №2 - Промывка (BACKWASH)
• Положение №3 - Уплотнение (RINSE)
• Положение №4 - Опорожнение (WASTE)
• Положение №5 - Рециркуляция (RECIRCULATE)
• Положение №6 - Закрыто (CLOSED)
• Положение №0 - Зимнее хранение (WINTER)

Режим «фильтрации» - это основной режим работы фильтровальной установки для бассейна Kripsol GRANADA GLO506-71. Управление циклами фильтрации производится при помощи специального щита управления фильтровальной установкой с суточным таймером, либо при помощи станции контроля и дозирования хим реагентов при наличии соответствующей функции. Так же, в некоторых моделях фильтровальных установок возможна установка вентиля автоматической промывки фильтра, которая будет производиться либо по таймеру в определенный момент, либо по достижении критического давления в бочке фильтра. В большинстве случаев устанавливается цикла работы фильтрации бассейна «два через два», т.е. два часа система работает, два часа отдыхает и так далее. Данный режим обеспечивает наиболее эффективную очистку вод плавательного бассейна частного типа, а так же подогрев воды в бассейне.

Насос фильтровальной установки Kripsol GRANADA GLO506-71 служит для перекачивания воды бассейна через фильтровальную емкость с фильтрующим элементом. Кроме этого насос фильтровальной установки Kripsol GRANADA GLO506-71 так же фактически используется для дальнейшего движения воды в бассейне через другие системы водоподготовки, такие как теплообменник, электронагреватель, ультрафиолетовая установка и др.

Промывать фильтровальную установку Kripsol GRANADA GLO506-71 рекомендуется один раз в неделю. Для определения степени промывки фильтровальной установки Kripsol GRANADA GLO506-71 используется специальное смотровое окошко, расположенное в корпусе 6-ти позиционного вентиля. Т.е. как только вода в смотровом окошке сменила свой цвет на прозрачный, это означает, что фильтровальная установка Kripsol GRANADA GLO506-71 промыта. После промывки фильтра песок следует уплотнить. Стоит помнить, что уплотнение песка в фильтровальной установке Kripsol GRANADA GLO506-71 производится не более, чем 40 секунд.

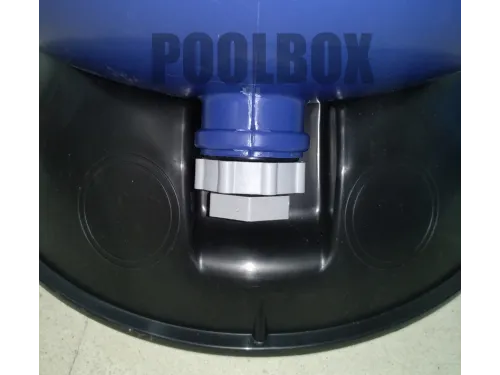

В период консервации плавательного бассейна воду из фильтра рекомендуется сливать, для чего используется специальный выпускной коллектор, расположенный в нижней части корпуса фильтра. Срок службы кварцевого песка в фильтровальной установке Kripsol GRANADA GLO506-71 при нормальной работе составляет около 2-х лет, после чего песок рекомендуется заменить.
