Фильтровальная установка (600мм, 14.5м3/ч, 0,74 кВт) (верхн. подсоед.) Kripsol GRANADA GTO606-100

Фильтровальная установка (600мм, 14.5м3/ч) (верхн. подсоед.) Kripsol GRANADA GTO606-100

Наиболее важным элементом системы водоподготовки плавательного бассейна является система водоподготовки. Только правильно подобранная фильтровальная установка обеспечит кристально чистую и прозрачную воду в вашем бассейне.

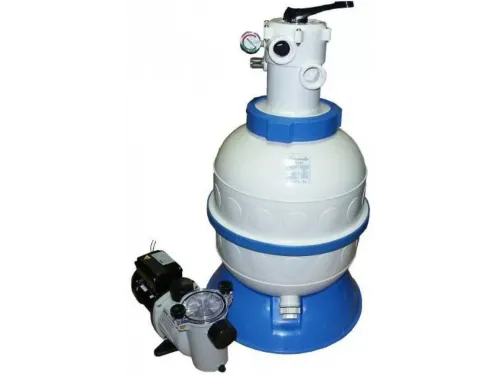

Фильтровальная установка Kripsol GRANADA GTO606-100 представляет собой основной элемент водоподготовки плавательного, при помощи которого производится механическая очистка воды от загрязнений различного характера. Состоит фильтровальная установка Kripsol GRANADA GTO606-100 из трех основных элементов, а именно бочка фильтра, 6-ти позиционный вентиль и циркуляционный насос.

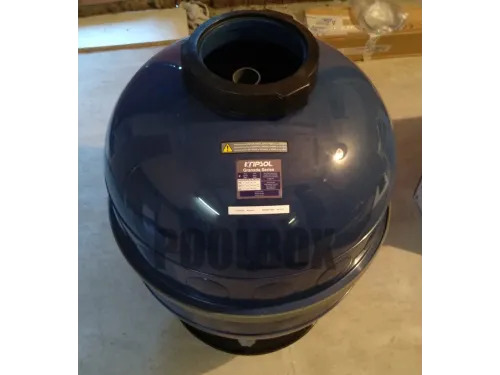

Бочка фильтра представляет собой фильтровальную емкость, в которую засыпается фильтрующий элемент, в основном это кварцевый песок, фракции (песчинки) в котором примерно одинакового размера, что в свою очередь способствует эффективной фильтрации воды в бассейне и препятствует вымыванию песка.

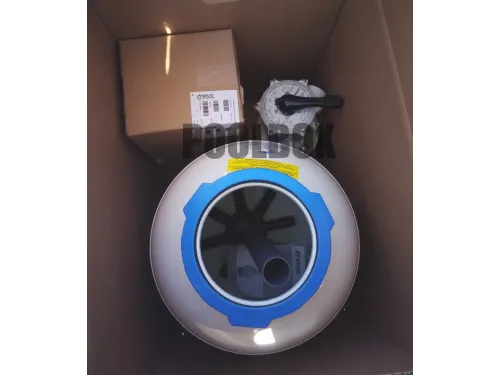

Комплектация фильтровальной установки Kripsol GRANADA GTO606-100:

1. Бочка фильтра (600мм верхн.подсоед.) Kripsol GRANADA GT606-604 (без вентиля)
2. Вентиль 6-ти поз. (верхний 1 1/2») для фильтра GRANADA GT Kripsol VK6T-43.B
3. Насос 17,2 м3/ч., 220 В, Kripsol Ondina ОK-100

Деталировка фильтра Kripsol GRANADA GT606:

1. Бочка фильтра (600мм верхн.подсоед.) Kripsol GRANADA GT 606
2. Муфта резьбовая фланца бочки фильтра GRANADA Kripsol RGR020.A
3. Прокладка-кольцо фланца бочки фильтра GRANADA Kripsol RGR030.A
4. Пробка сливная (компл. с сепаратором) фильтра GRANADA Kripsol GR040.A

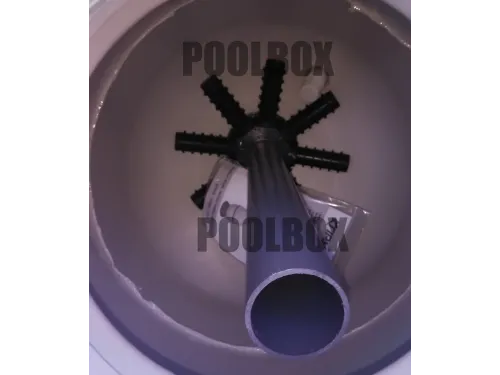

5. Коллектор фильтра (400мм верхн. подсоед.) GRANADA GT406 Kripsol R090 CC.A
6. Сепаратор фильтра (400мм) GRANADA GT/GL 406 Kripsol R080 BC.A
7. Платформа круглая для бочки фильтра GRANADA Kripsol
8. Гайка для крепления фильтра GRANADA GT к платформе Kripsol
9. Декоративное кольцо фильтра GRANADA GT Kripsol

Деталировка вентиля Kripsol VK6T-43.B:

1. Ручка преключения режимов 6-ти поз вентиля Kripsol RVS 001.A
2. Штифт-фиксатор ручки прекл. режимов 6-ти поз вентиля Kripsol RVS 002.А
3. Крышка корпуса 6-ти поз. вентиля (1 ½”) Kripsol RVS 003.А
4. Винт из нерж. стали М6 х 35 (6 шт.) крепления крышки корпуса 6-ти поз. вентиля Kripsol RVS 045.А (в комплект входит позиция 4)
5. Гайка из нерж. стали М6 (6 шт.) крепления крышки корпуса 6-ти поз. вентиля
6. Шайба скольжения клапана переключения режимов 6-ти поз. вентиля Kripsol RVS 006.А
7. Клапан переключения режимов 6-ти поз. вентиля (1 ½”)Kripsol RVS 007.А
8. Прокладка переключения режимов (фигурная) 6-ти поз. вентиля (1 ½”) Kripsol RVS 008.A
9. Манометр Kripsol МР 13.В
10. Шайба скольжения ручки переключения режимов 6-ти поз. вентиля Kripsol RVS 010.А
11. Корпус 6-ти поз. вентиля (верхний 1 ½”) для фильтра GRANADA GT Kripsol
12. Прокладка-кольцо клапана переключения режимов 6-ти поз. вентиля для герметизации отверстия крышки Kripsol RVS 012.А
13. Прокладка-кольцо крышки корпуса 6-ти поз. вентиля (1 ½”) Kripsol RVS 013.А
14. Винт-заглушка гнезда манометра 6-ти поз вентиля Kripsol RVS 145.A (в комплект входит позиция 15)
15. Прокладка винта-заглушки гнезда манометра 6-ти поз вентиля Kripsol
16. Пружина ручки управления 6-ти поз. вентиля Kripsol RVS 016.A
17. Колпачок контроля степени загрязненности воды 6-ти поз. вентиля Kripsol RVS 178.A (в комплект входит позиция 18)
18. Прокладка колпачка контроля степени загрязненности воды 6-ти поз. вентиля Kripsol
19. Исполнительный механизм 6-ти поз. вентиля (1 ½”) в сборе Kripsol RVS 019.A

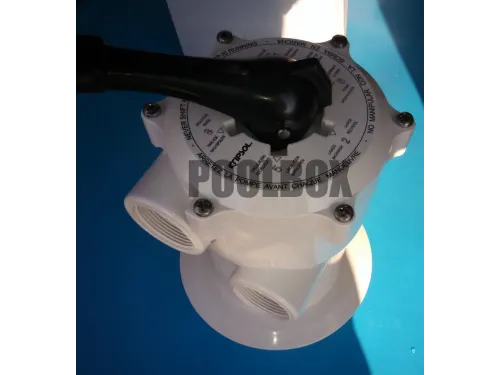

6-ти позиционный вентиль, как часть фильтровальной установки Kripsol GRANADA GTO606-100, обеспечивает выбор необходимого режима работы фильтра бассейна. Вентиль в данной фильтровальной установке расположен сверху.Режимы работы фильтровальной установки Kripsol GRANADA GTO606-100:

• Положение №1 - Фильтрация (FILTER)
• Положение №2 - Промывка (BACKWASH)
• Положение №3 - Уплотнение (RINSE)
• Положение №4 - Опорожнение (WASTE)
• Положение №5 - Рециркуляция (RECIRCULATE)
• Положение №6 - Закрыто (CLOSED)
• Положение №0 - Зимнее хранение (WINTER)

Режим «фильтрации» - это основной режим работы фильтровальной установки для бассейна Kripsol GRANADA GTO606-100. Управление циклами фильтрации производится при помощи специального щита управления фильтровальной установкой с суточным таймером, либо при помощи станции контроля и дозирования хим реагентов при наличии соответствующей функции. Так же, в некоторых моделях фильтровальных установок возможна установка вентиля автоматической промывки фильтра, которая будет производиться либо по таймеру в определенный момент, либо по достижении критического давления в бочке фильтра. В большинстве случаев устанавливается цикла работы фильтрации бассейна «два через два», т.е. два часа система работает, два часа отдыхает и так далее. Данный режим обеспечивает наиболее эффективную очистку вод плавательного бассейна частного типа, а так же подогрев воды в бассейне.

Насос фильтровальной установки Kripsol GRANADA GTO606-100 служит для перекачивания воды бассейна через фильтровальную емкость с фильтрующим элементом. Кроме этого насос фильтровальной установки Kripsol GRANADA GTO606-100 так же фактически используется для дальнейшего движения воды в бассейне через другие системы водоподготовки, такие как теплообменник, электронагреватель, ультрафиолетовая установка и др.

Промывать фильтровальную установку Kripsol GRANADA GTO606-100 рекомендуется один раз в неделю. Для определения степени промывки фильтровальной установки Kripsol GRANADA GTO606-100 используется специальное смотровое окошко, расположенное в корпусе 6-ти позиционного вентиля. Т.е. как только вода в смотровом окошке сменила свой цвет на прозрачный, это означает, что фильтровальная установка Kripsol GRANADA GTO606-100 промыта. После промывки фильтра песок следует уплотнить. Стоит помнить, что уплотнение песка в фильтровальной установке Kripsol GRANADA GTO606-100 производится не более, чем 40 секунд.

В период консервации плавательного бассейна воду из фильтра рекомендуется сливать, для чего используется специальный выпускной коллектор, расположенный в нижней части корпуса фильтра. Срок службы кварцевого песка в фильтровальной установке Kripsol GRANADA GTO606-100 при нормальной работе составляет около 2-х лет, после чего песок рекомендуется заменить.
