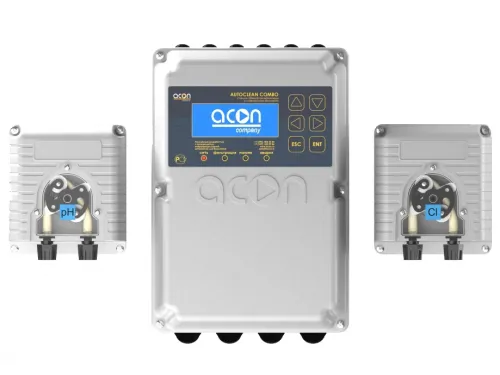

Станция AUTOCLEAN COMBO ACON (PH/Redox/промывка/фильтрация/подогрев/уровень воды/Bluetooth/Wi-Fi)

Станция AUTOCLEAN COMBO ACON (PH/Redox/промывка/фильтрация/подогрев/уровень воды/Bluetooth/Wi-Fi)

Для частных бассейнов объемом от 1 до 250м³.

ФУНКЦИОНАЛ:

• Дозирование и контроль;
• Автоматическая 6-ти позиционная обратная промывка;
• Управление фильтрацией плавательного бассейна;
• Управление контуром подогрева плавательного бассейна;
• Контроль уровня воды скиммерного плавательного бассейна;
• Встроенный удаленный доступ по Bluetooth и Wi-Fi.

ДОЗИРОВАНИЕ И КОНТРОЛЬ:

Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.

Два гальванически развязанных входа позволяют значительно увеличить точность измерений рH и Rx и, соответственно, последующего контроля дозирования химических реагентов.

Контроль состояния датчиков pH и Rx. Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Два бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl).

Возможность подключения дополнительного управляемого внешнего дозирующего насоса производительностью 2.2 л/ч или 1.5 л/ч для дозирования любого вида химии.

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.

Исключение одновременного дозирования реагентов Cl и pH-, так как их смешивание приводит к образованию отравляющего хлора в газовой форме.

Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Возможность подключения датчика уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).

Контроль потока. В станции присутствует возможность подключения датчика потока.

Журналы дозирования, измерений и событий. Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.

АВТОМАТИЧЕСКАЯ 6-ТИ ПОЗИЦИОННАЯ ОБРАТНАЯ ПРОМЫВКА:

Блок устанавливается вместо ручки на 6-ти позиционный клапан песочного фильтра и автоматически переключает позиции согласно расписанию и настройкам промывки.

В настройках станции задаются параметры:

• Длительности промывки, уплотнения, опорожнения и паузы;
• Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
• Выбор режима работы насоса фильтрации на время промывки;
• Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

Присутствует возможность управления дополнительной обратной промывкой фильтра AUTOCLEAN S-Light.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Запуска и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.

В настройках задается 4 режима нагрузки:

• Малая – 3 часа работа, 5 часов пауза;
• Средняя – 5 часов работа, 3 часа пауза;
• Большая – 7 часов работа, 1 час пауза;
• Общественная – круглосуточный режим работы;

Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.

Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации

В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:

При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:

При подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:

• Регулировка усреднения: от 1 до 60 секунд;
• Регулировка длительности долива: от 1 до 90 минут;
• Длительность паузы, между доливами: от 1 до 10 часов.

Позволяет использовать систему при разных типах колебаний уровня воды (волны).

Адаптация долива для малопроизводительных скважин и колодцев.

ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.

Доступ в приложении разделен на 3 уровня:

• Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.
• Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики и изменения режимов фильтрации, обратной промывки и долива.
• Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.

По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.

Уведомления по E-mail. Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.

Интерфейс RS-485 для подключения к системам «Умный дом».

Возможность подключения к источнику бесперебойного питания для предотвращения несанкционированного слива воды в момент смены положения, при отключении электричества.

Комплектация станции AUTOCLEAN COMBO ACON:

1. Пульт AUTOCLEAN COMBO – 1шт;
2. Перистальтический насос ACON ПРМ-2 2.2 л/ч – 2шт;
3. Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON – 2шт:

   • Трубка SOFT PVC 4×6мм (2м) – 2шт;
   • Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
   • Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
4. Датчик-электрод pH Ø12мм с кабелем 2м – 1шт;
5. Датчик-электрод Rx Ø12мм с кабелем 2м – 1шт;
6. Комплект буферных калибровочных растворов – 1шт:

   • рН7 – 1шт;
   • рН9 – 1шт;
   • Rx 650 – 1шт.
7. Трубка SOFT PVC 10×14 мм (5м) – 1шт;
8. Пробоотборная ячейка в сборе (датчик темп., 2 держателя электрода, 2 фитинга) – 1шт;
9. Седелка клеевая ПВХ 1/2"ВР-D50/63 – 4шт;
10. Кран ПВХ шаровый 1/2"ВР-1/2"НP – 2шт;
11. Фитинг 1/2" НР-трубка D14мм – 2шт;
12. Тест-набор колорометрический Pooltester  Cl/pH (0.1-3.0мг/л и 6.8-8.2 ед. pH) – 1шт;
13. Адаптер для AUTOCLEAN 1 1/2"-2" (комплект) – 1шт;
14. Шнур ПВС-ВП 3×0,75 – 1шт;
15. Комплект крепежа – 1шт:

    • Дюбель 6*40 – 7шт;
    • Саморез 4,0*35 – 4шт;
    • Саморез 4,0*70 – 3шт.
16. Инструкция – 1шт;
17. Гарантийный талон – 1шт;
