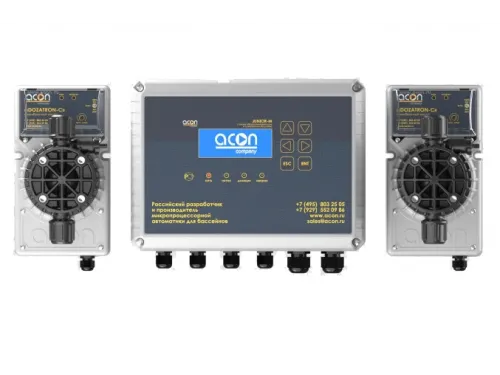

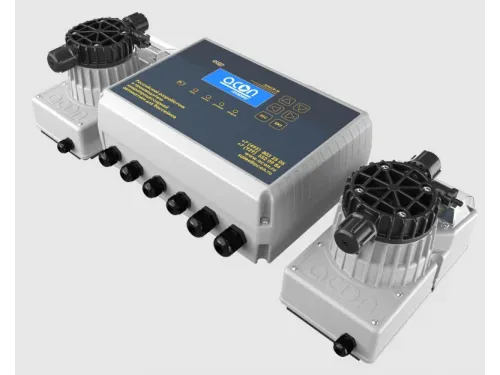

Станция контроля и дозирования хим. реагентов (PH/Redox) JUNIOR-M ACON

Станция контроля и дозирования хим. реагентов (PH/Redox) JUNIOR-M ACON

Для частных бассейнов объемом от 1 до 750 м³.

Встроенный удаленный доступ по Bluetooth и Wi-Fi

Станция контроля и дозирования зим реагентов представляет собой инновационное микропроцессорное устройство, основными функциями которого является:

• Измерения уровня хим реагентов в воде плавательного бассейна, таких как (в зависимости от модификации:
  • Redox (ЭВП/ORP электронно-восстановительный потенциал) – альтернативный метод измерения уровня хлора в воде бассейна, применяемый в основном в бассейнах частного типа.
  • CLF – свободный хлор, при котором происходит непосредственное измерение уровня хлора в воде бассейна. Такой метод является наиболее точным, подходит для бассейнов общественного типа и для детских бассейнов.
  • РН – вровень кислотности воды. Данный показатель влияет на общее состояние воды плавательного бассейна, а так же на эффективной обеззараживания воды
• Дозирование хим реагентов для обеззараживания или поддержания качества воды бассейна на основании полученных данных, по заранее заданному алгоритму или введенным параметрам бассейна. Возможные дозируемые хим реагенты:
  • Гипохлорит натрия – жидкий хлор, служит для качественного обеззараживания воды плавательного бассейна
  • Активный кислород (перекись водорода) – так же служит для обеззараживания воды бассейна
  • РН-минус – понижение уровня РН до нужных параметров (7,2-7,4)
  • РН-плюс – повышение уровня РН
  • Альгицид – средство против роста водорослей и зеленения воды
  • Коагулянт (флокулянт) – для осветления вода и удаления взвесей.

Помимо основных функций, в зависимости от модели станция дозирования может быть снабжена такими функциями как:

• Управление режимами фильтрации
• Подогрев воды в бассейне и поддержание нужно температуры
• Управление режимами обратной промывки фильтра и др.

Основным преимуществом использования станции контроля и дозирования хим реагентов (PH/Redox) JUNIOR-M ACON, в сравнении с ручным методом обеззараживания, это постоянных контроль уровней хим реагентов в воде бассейна и своевременное их дозирование, что обеспечивает постоянное оптимальное качество воды бассейне. Вола кристально чистая и бассейн абсолютно безопасен для купающихся.

Основные характеристики и особенности станции контроля и дозирования (PH/Redox) JUNIOR-M ACON:

Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.

Два гальванически развязанных входа позволяют значительно увеличить точность измерений рH и Rx и, соответственно, последующего контроля дозирования химических реагентов.

Контроль состояния датчиков pH и Rx. Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Два мембранных дозирующих насоса с производительностью 7.5 л/ч с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Возможно назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl). Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 10 л/ч.

Исключение одновременного дозирования реагентов Cl и pH-, так как их смешивание приводит к образованию отравляющего хлора в газовой форме.

Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Контроль уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборные узлы ACON входят в комплектацию).

В станции присутствует три варианта контроля потока:

• Подключение к станции 220 В с насоса фильтрации;
• Подключение блока управления фильтрацией;
• Подключение датчика потока;
• Возможность измерения и индикации температуры воды в бассейне с помощью датчика температуры (приобретается отдельно).
  Журналы дозирования, измерений и событий. Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.

ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.
Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.
Доступ в приложении разделен на 3 уровня:

• Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.
• Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики.
• Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.
  По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.

Уведомления по E-mail. Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.

Интерфейс RS-485 для подключения к системам «Умный дом».

Комплектация станции контроля и дозирования (PH/Redox) JUNIOR-M ACON:

1. Пульт JUNIOR-M - 1шт;
2. Мембранный насос DOZATRON - 2шт;
3. Комплект к мембранному дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:
   1. Трубка SOFT PVC 4×6мм (3м) – 1шт;
   2. Трубка SOFT PVC 4×6мм (2м) – 1шт;
   3. Клапан впрыска удлиненный 1/2"НР ACON – 1шт.
4. Заборный узел химреагентов на жесткой стойке с датчиком уровня ACON (ПВХ стойка 0.5м, кабель 2м) - 2шт;

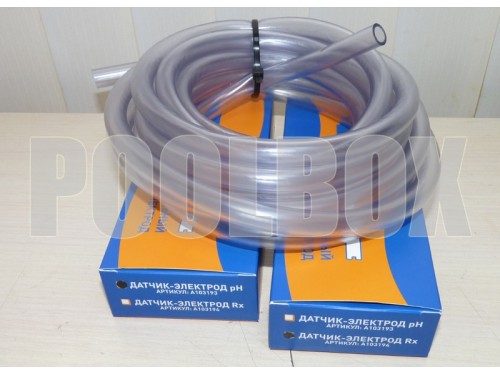

5. Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;
6. Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;

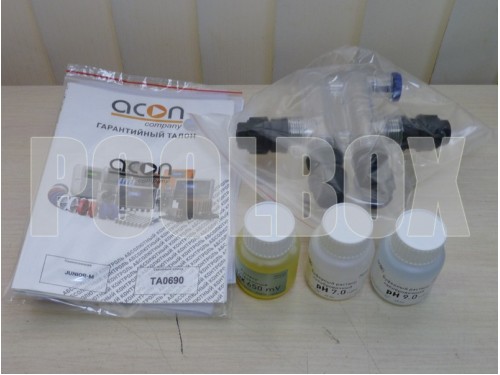

7. Комплект буферных калибровочных растворов - 1шт:
   1. рН7 – 1шт;
   2. рН9 – 1шт;
   3. Rx 650 – 1шт.
8. Трубка SOFT PVC 10×14 мм (5м) - 1шт;
9. Пробоотборная ячейка с 1 заглушкой (2 держателя электрода, 2 фитинга) - 1шт;
10. Седелка клеевая ПВХ 1/2"ВР-D50/63 - 4шт;
11. Кран ПВХ шаровый 1/2"ВР-1/2"НP - 2шт;
12. Фитинг 1/2" НР-трубка D14мм - 2шт;
13. Шнур ПВС-ВП 2×0,5 - 1шт;
14. Комплект крепежа - 1шт:
    1. Дюбель 6*40 – 11шт;
    2. Саморез 4,0*35 – 8шт;
    3. Саморез 4,0*70 – 3шт.
15. Инструкция - 1шт;
16. Гарантийный талон - 1шт;
