Станция контроля и дозирования хим. реагентов (PH/Redox/Floc/Alg) DOMINATOR ACON

Станция контроля и дозирования хим. реагентов (PH/Redox/Floc/Alg) DOMINATOR ACON

Функционал:

• Дозирование и контроль;
• Управление 2-мя насосами фильтрации c плавным пуском;
• Управление контуром подогрева плавательного бассейна;
• Контроль уровня воды переливного или скиммерного плавательного бассейна;
• Управление 2-мя автоматическими обратными промывками;
• Управление ультрафиолетовой лампой;
• Встроенный удаленный доступ по Bluetooth и Wi-Fi.

Для частных бассейнов объемом от 1 до 250м³.

Станция контроля и дозирования зим реагентов представляет собой инновационное микропроцессорное устройство, основными функциями которого является:

• Измерения уровня хим реагентов в воде плавательного бассейна, таких как (в зависимости от модификации):
  • Redox (ЭВП/ORP электронно-восстановительный потенциал) – альтернативный метод измерения уровня хлора в воде бассейна, применяемый в основном в бассейнах частного типа.
  • CLF – свободный хлор, при котором происходит непосредственное измерение уровня хлора в воде бассейна. Такой метод является наиболее точным, подходит для бассейнов общественного типа и для детских бассейнов.
  • РН – вровень кислотности воды. Данный показатель влияет на общее состояние воды плавательного бассейна, а так же на эффективной обеззараживания воды
• Дозирование хим реагентов для обеззараживания или поддержания качества воды бассейна на основании полученных данных, по заранее заданному алгоритму или введенным параметрам бассейна. Возможные дозируемые хим реагенты:
  • Гипохлорит натрия – жидкий хлор, служит для качественного обеззараживания воды плавательного бассейна
  • Активный кислород (перекись водорода) – так же служит для обеззараживания воды бассейна
  • РН-минус – понижение уровня РН до нужных параметров (7,2-7,4)
  • РН-плюс – повышение уровня РН
  • Альгицид – средство против роста водорослей и зеленения воды
  • Коагулянт (флокулянт) – для осветления вода и удаления взвесей.

Помимо основных функций, в зависимости от модели станция дозирования может быть снабжена такими функциями как:

• Управление режимами фильтрации
• Подогрев воды в бассейне и поддержание нужно температуры
• Управление режимами обратной промывки фильтра и др.

Основным преимуществом использования станции контроля и дозирования хим реагентов DOMINATOR ACON, в сравнении с ручным методом обеззараживания, это постоянных контроль уровней хим реагентов в воде бассейна и своевременное их дозирование, что обеспечивает постоянное оптимальное качество воды бассейне. Вола кристально чистая и бассейн абсолютно безопасен для купающихся.

Основные характеристики и особенности станции контроля и дозирования DOMINATOR ACON:

ДОЗИРОВАНИЕ И КОНТРОЛЬ:

Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.

Два гальванически развязанных входа позволяют значительно увеличить точность измерений рH и Rx и, соответственно, последующего контроля дозирования химических реагентов.

Контроль состояния датчиков pH и Rx. Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Четыре бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl, 3 – Floc, 4 – Alg).

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.
Исключение одновременного дозирования реагентов Cl и pH-, так как их смешивание приводит к образованию отравляющего хлора в газовой форме.
Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Возможность подключения датчика уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).

Контроль потока. В станции присутствует возможность подключения датчика потока.

Журналы дозирования, измерений и событий. Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый. Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.

В настройках задается 4 режима нагрузки:

• Малая – 3 часа работа, 5 часов пауза;
• Средняя – 5 часов работа, 3 часа пауза;
• Большая – 7 часов работа, 1 час пауза;
• Общественная – круглосуточный режим работы;

Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.

Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации

В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:

При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:

Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.

Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.

Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:

• Регулировка усреднения: от 1 до 60 секунд.
• Регулировка длительности долива: от 1 до 90 минут;
• Длительность паузы, между доливами: от 1 до 10 часов.
• Позволяет использовать систему при разных типах колебаний уровня воды (волны).
• Адаптация долива для малопроизводительных скважин и колодцев.

УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:

Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.

В настройках станции задаются параметры:

• Длительности промывки, уплотнения, опорожнения и паузы;
• Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
• Выбор режима работы насоса фильтрации на время промывки;
• Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ:

Станция включает и отключает УФ лампу при работе насоса фильтрации.

ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.

Доступ в приложении разделен на 3 уровня:

• Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.
• Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики и изменения режимов фильтрации, обратной промывки и долива.
• Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.

По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.

Уведомления по E-mail. Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.

Интерфейс RS-485 для подключения к системам «Умный дом».

Комплектация станции контроля и дозирования DOMINATOR ACON:

1. Блок управления DOMINATOR - 1шт;
2. Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 4шт:
   1. Трубка SOFT PVC 4×6мм (2м) – 2шт;
   2. Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
   3. Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
3. Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;
4. Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;

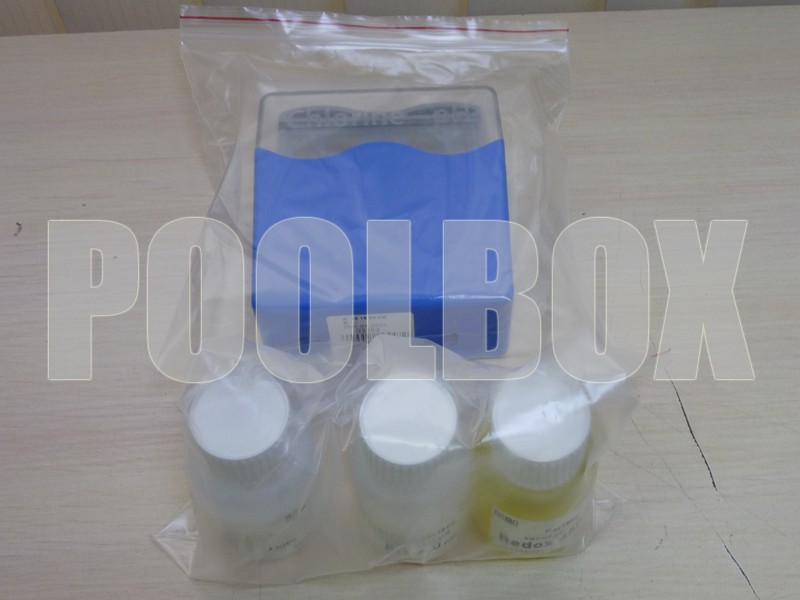

5. Комплект буферных калибровочных растворов - 1шт:
   1. рН7 – 1шт;
   2. рН9 – 1шт;
   3. Rx 650 – 1шт.

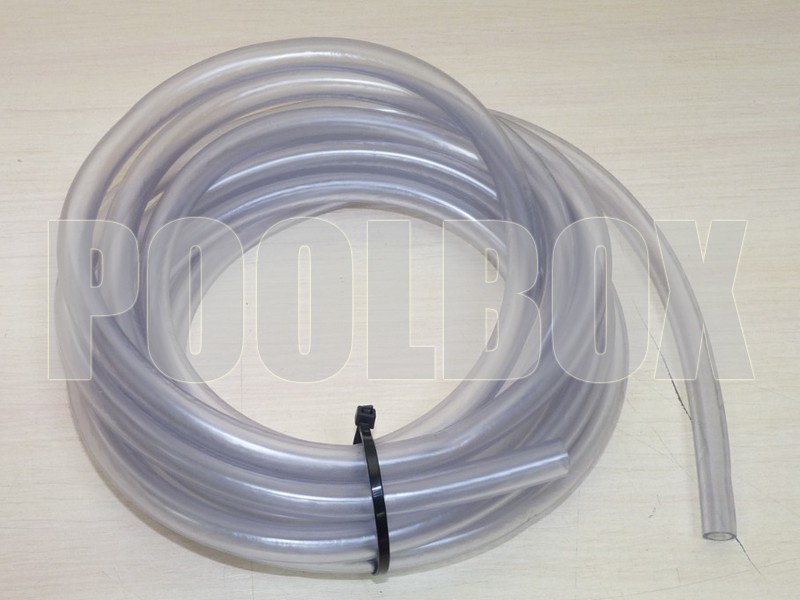

6. Трубка SOFT PVC 10×14 мм (5м) - 1шт;

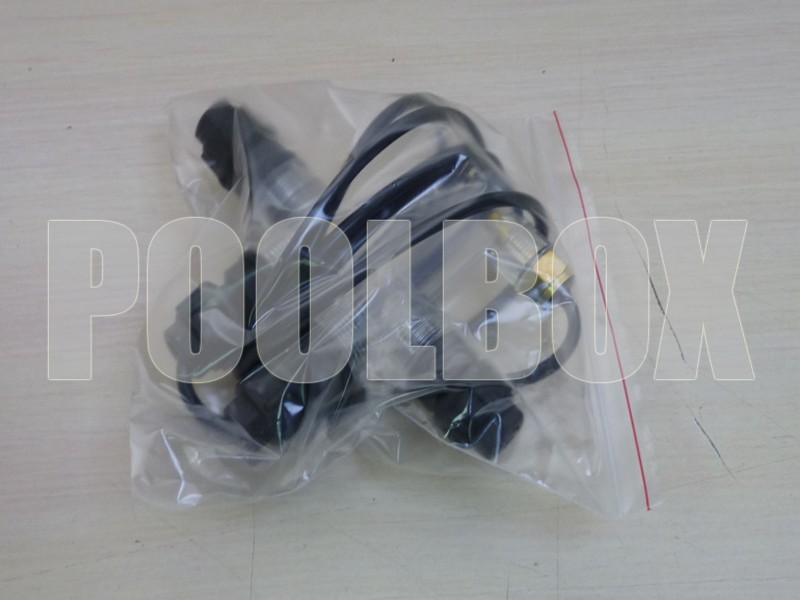

7. Пробоотборная ячейка в сборе (датчик темп., 2 держателя электрода, 2 фитинга) - 1шт;

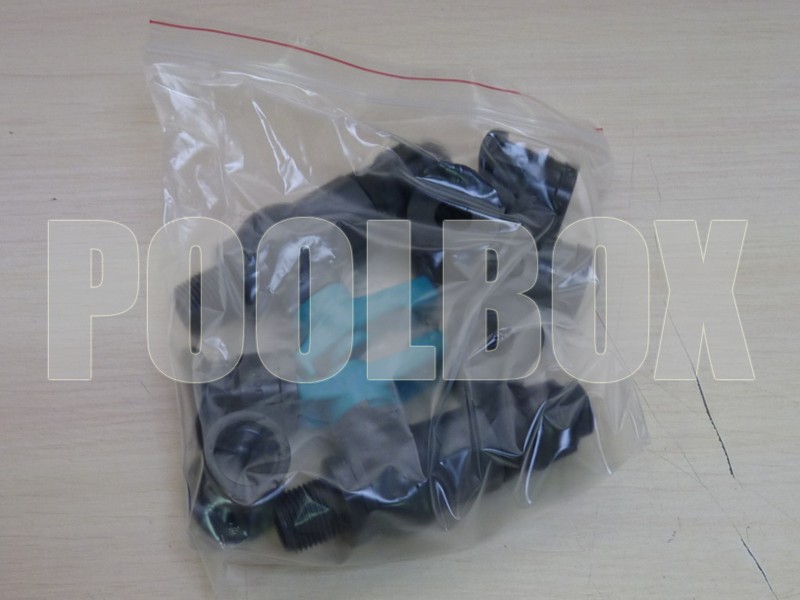

8. Седелка клеевая ПВХ 1/2"ВР-D50/63 - 6шт;
9. Кран ПВХ шаровый 1/2"ВР-1/2"НP - 2шт;
10. Фитинг 1/2" НР-трубка D14мм - 2шт;
11. Тест-набор колорометрический Pooltester  Cl/pH (0.1-3.0мг/л и 6.8-8.2 ед. pH) - 1шт;
12. Шнур ПВС-ВП 3×0,75 - 1шт;
13. Комплект крепежа - 1шт:
    1. Дюбель 6*40 – 7шт;
    2. Саморез 4,0*35 – 4шт;
    3. Саморез 4,0*70 – 3шт.
14. Инструкция - 1шт;
15. Гарантийный талон - 1шт;
